基于单片机的太阳能控制器设计-仿真设计

基于单片机的太阳能控制器设计-仿真设计

实物连接:

基于单片机的太阳能控制器设计-实物设计

软件安装:

设计简介:

本设计是基于单片机的太阳能控制器设计,主要实现以下功能:

  • 可实现通过DS18B20测量水温,温度小于设置最小值,可自动控制加热,开始报警,温度大于设置最大值时,停止加热,开始报警,并可手动取消报警
  • 可实现通过超声波测距模块测量水箱水位,并可自动控制加水
  • 可实现通过按键调整温度上下限值、水位最小值
  • 可实现通过按键手动控制上水
  • 可实现通过LCD1602显示水温、水位、设置温度上下限值等

资料预览

仿真设计:

总体资料:

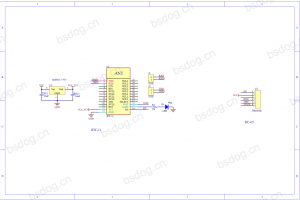

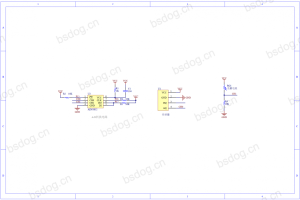

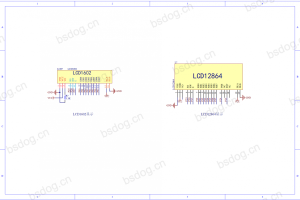

原理图:

软件设计流程:

系统框图:

本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成太阳能控制的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是DS18B20温度采集模块,通过该模块可检测当前的温度值;第二部分是HC-SR04超声波测距模块,通过该模块测出当前水位;第三部分是独立按键,通过三个独立按键切换界面和设置温度、水位阈值;第四部分是供电电路,给整个系统进行供电。输出由四部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示当前温度、水位、设置的温度、水位阈值等;第二部分是继电器控制加热片,当温度小于设置最小值时,加热继电器闭合,加热片工作,进行加热;第三部分是继电器控制加水电机,当水位小于设置最小水位,则继电器闭合,进行上水;第四部分是蜂鸣器,温度或水位不在设置的阈值之内时,蜂鸣器每隔500ms报警一次。
