基于单片机的红外非接触测温设计-仿真设计

基于单片机的红外非接触测温设计-仿真设计

实物链接:

基于单片机的红外非接触测温设计-实物设计

软件安装:

设计简介:

本设计是基于单片机的非接触红外测温设计,主要实现以下功能:

  • 可实现通过DS18B20测量当前环境温度
  • 可实现通过MLX90614测量人体温度,并可实现过高报警
  • 可实现通过按键设置人体温度最大值
  • 可实现通过LCD1602显示当前环境温度、人体温度

资料预览

仿真设计:

总体资料:

原理图:

软件设计流程:

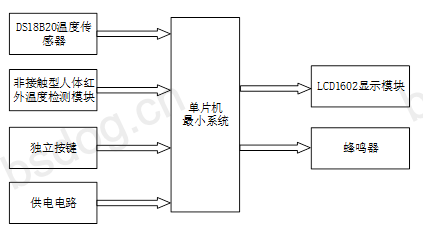

系统框图:

本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成非接触红外测温的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由四部分组成,第一部分是DS18B20温度检测模块,通过该模块可检测当前的环境温度值;第二部分是非接触型人体红外温度检测模块,通过该模块可检测当前的人体温度;第三部分是独立按键,通过三个独立按键切换界面和设置人体温度的最大值;第四部分是供电电路,给整个系统进行供电。输出由两部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示当前环境温度、人体温度、设置人体温度的最大值等;第二部分是蜂鸣器,若当前人体温度大于设置的最大值,则蜂鸣器每隔500ms报警一次,若当前人体温度小于或等于设置的最大值,则蜂鸣器停止报警。

硬件清单:
